一、概述

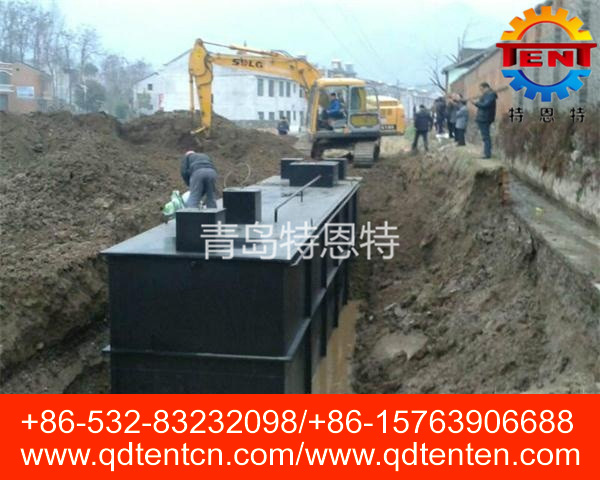

    随着经济和人口的增长，对大自然的污染愈来愈受到人类的重视，在总结国内外生活污水处理装置的运行经验的基础上，设计出一种可地埋设置的成套有机废水处理装置，其设备采用九十年代后期国内外先进工艺和生产制造技术，生产出以玻璃钢、不锈钢为主要原料的污水处理设备。其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。设备主要用于居住小区(含别墅小区)、高级宾馆、医院、综合办公楼和各类公共建筑的生活污水处理，经该设备处理的出水水质，达到国家排放标准。全套设备均可埋设于地下，故称“地埋一体化污水处理设备”。

    地埋一体化污水处理设备采用国际先进的生物处理工艺，能去除BOD5、COD、NH3-N，技术性能稳定可靠，处理效果好，投资省，占地少，维护方便。

二、工艺说明

    地埋一体化污水设备的设计主要是针对生活污水和与之类似的工业有机污水的处理。其主要处理手段是采用目前较为成熟的生化处理技术——接触氧化法，水质参数按一般生活水水质，进水bod 200 mg/l，出水bod 20mg/l指标设计，总共有六部份组成：(1)初沉池;(2)接触氧化池;(3)二沉池;(4)消毒池、消毒装置;(5)污泥池;(6)风机房、风机;

现分别论述如下：

    （1）初沉池：设备初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.6-0.7毫米/秒，沉淀下来的污泥用空气提至污泥池。(注：0.5-5m3/h不设初沉池)

    （2）接触氧化池：初沉后水自流至接触池进行生化处理，接触池分为三级，总停留时间为 1小时以上。加强型设备接触氧化时间可达6小时，填料为新颖梯形填料。易结膜、不堵塞。填料比表面积为160m2/m3，接触池气水比在12:1左右。(注0.5-5t/h，接触池为二级)

    （3）二沉池：生化后污水流到二沉池，二沉池为二只竖流式沉淀池，它们并联运行。上升流速为0.3-0.4毫米/秒。排泥采用空气提升至污泥池。(注.5-5mt/h，污泥自流到污泥池中)

    （4）消毒池及消毒装置：消毒池按规范：“tji4—74”标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时，采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的。其它消毒装置可另行配制。(注:如用于工业污水消毒池与消毒装置可以不要)

    （5）污泥池：初沉池、二沉池的所有污泥均用空气提至 wsz-a的污泥池内进行好氧消化。污泥池的清液回流至接触氧化池内进行再处理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸粪车从污泥池的检查孔伸入污泥底部，进行抽吸外运即可。(wsz-a 0.5-5t/h，污泥采用厌氧消化)

    （6）风机房、风机：地埋式生活污水设备风机房设在消毒池的上方，进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时无噪音。风机采用二台l型罗茨鼓风机，能自动交替运行。单台风机运行寿命30000小时左右

三、设备特点

    （1）埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。

    （2）二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。并比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。

    （3）生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。

    （4）该地埋一体化污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。

    （5）整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。

四、常见故障排除

    （1）不能正常出水

    接触氧化池、沉淀池、消毒池、污泥池联通管道是否堵塞（堵塞物一般为脱落的生物膜和损坏的弹性立体填料）。

    （2）接触氧化池曝气不均匀

    检查曝气风机出口阀门是否在正常位置，曝气头是否有损坏。

    （3）生物膜挂接效果不明显

    检查接触氧化池曝气是否均匀，二沉池污泥是否泵提至该池；如果以上情况正常，则向该池投加适量的营养（白糖、尿素等）。

    （4）出水水质不达标

    进水过大；接触氧化池曝气不均匀或长时间停运（此时必须重新培养生物膜）；沉淀池污泥过多（必须彻底清除污泥）；消毒装置停运和长期对出水不进行消毒。

    （5）自动控制出现故障

    检查自动控制柜电源是否正常；检查配套提升泵和曝气风机是否损坏（此时可形成电流过大，断路开关自动断开）。

五、应用范围

    （1）宾馆，食品加工厂饭店 、疗养院、医院、屠宰场、办公楼；

    （2）住宅小区、村庄、集镇；
    （3）车站、飞机场、海港码头；

    （4）工厂、矿山、部队、旅游点、风景区等。

六、地埋式污水处理工艺有多种，在出水达标的前提下，最突出的优点有：

    （1）设备埋于地表下，不占用陆地面积，不妨碍地表上方使用，上面可以进行绿化，环境美观。

    （2）整个设备一般不需要专人管理。

    （3）可以减少占地面积，不妨碍地面利用。

七、地埋式一体化污水处理设备适用范围

    （1）处理水量：标准型为1.0 ～80.0(m3/h)，大于80.0(m3/h)时需另行设计。

    （2）原水浓度：BOD5：标准型≤250mg/L，加强型≤400mg/L，超过400 mg/L时需另行设计。

    （3）设备主要适用于住宅区、宾馆、码头、机场、商场、疗养院、学校、厂矿等行业的生活污水和类似的工业废水。
